背景和需求
以航空、航天為代表的高端裝備制造業,其產品系統復雜性不斷增加,柔性化、客制化需求對產品性能、質量、研制效率的要求也越來越苛刻,企業亟需通過產品設計研發手段的創(chuàng )新和研發范式的變革,來提升產品的技術創(chuàng )新能力,增強市場競爭力。
金航數碼緊密?chē)@復雜產品的設計研發過程,融合工業互聯網、大數據和知識工程等先進技術、理念,通過大量技術論證及工程實踐,形成復雜產品數字化協同研發的工業互聯網平臺解決方案,滿足高端裝備制造業對復雜產品協同研發、模型傳遞、數據貫通以及體系規范化、工業知識軟件化等方面的需求,為裝備制造業提供創(chuàng )新研發的工程應用APP 及協同研發新模式。
解決方案定位與架構

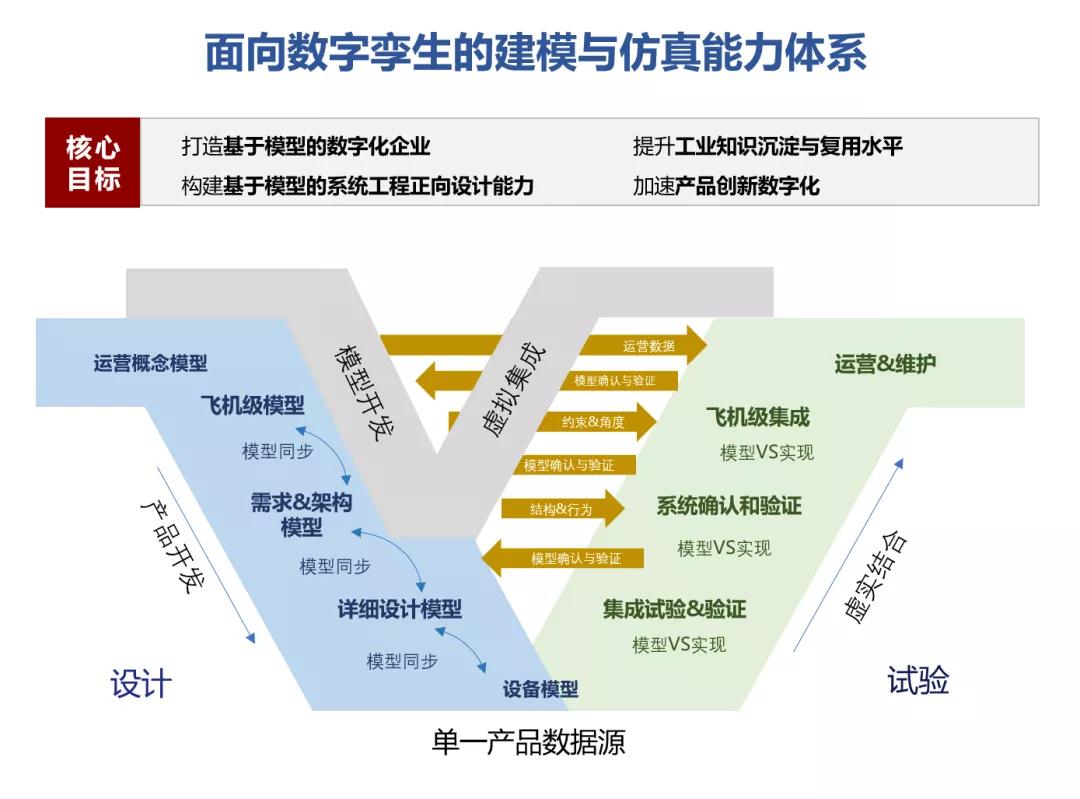

依據MBSE 方法論,金航數碼搭建了基于S-R-F-L-P(場景Scenario,需求Requirements,功能Functional,邏輯Logical,物理Physical)系統工程研發框架的工業互聯網協同研發平臺,形成以“基于模型定義、虛擬集成仿真”為核心要素的復雜產品敏捷設計與驗證快速迭代解決方案。該方案能夠有效解決當前行業內普遍存在的協同研制、數據孤島、協調壁壘等共性問題,對于構建復雜產品單一數據源、推動行業數字孿生能力和工業APP 發展具有使能器和催化劑作用。

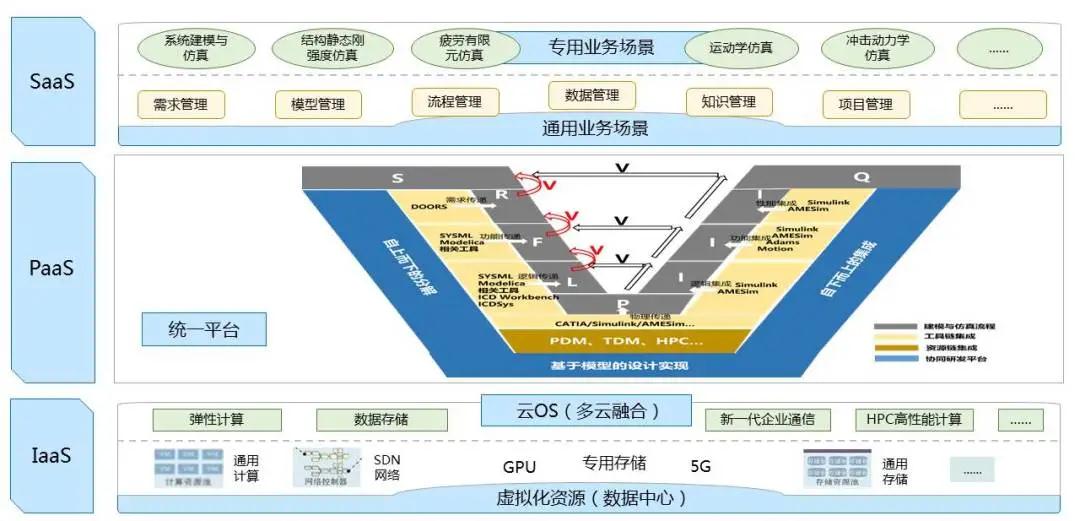

技術架構方面,方案基于典型的工業互聯網IT 架構,在IaaS 層部署云計算、超算、存儲等基礎資源,在PaaS 層統一部署數字化協同設計與仿真的研發平臺,在SaaS 層通過知識和流程封裝,提供設計與仿真協同的應用服務(圖1)。
圖1 基于工業互聯網平臺的總體技術架構

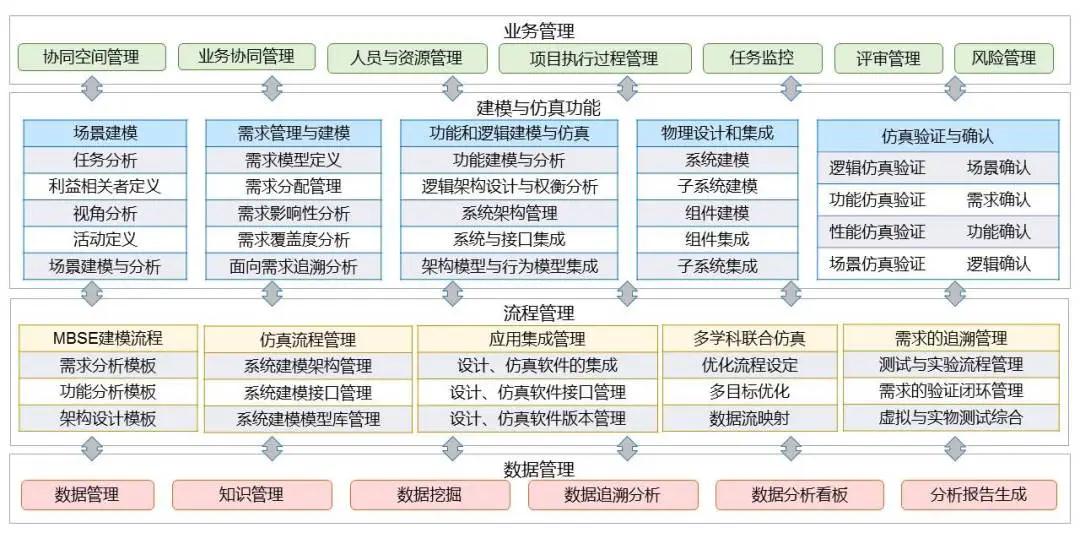

功能架構方面,基于工業微服務構建全要素的平臺功能體系,包括業務管理、設計仿真、流程管理、數據管理等(圖2),可實現多專業、一體化、全天候的在線協同開發,支持設計人員通過微服務調用,實現工業APP 的快速開發,降低知識、流程封裝的技術門檻。
圖2 基于工業微服務的功能架構
關鍵技術及創(chuàng )新點
為了使該解決方案在企業能夠充分發揮作用,解決企業面臨的協同研發和數據管理等問題,金航數碼攻克了如下關鍵技術,支持復雜產品研發全價值鏈創(chuàng )新發展。
· 創(chuàng )建以系統工程研發框架為基礎的復雜產品正向設計協同研發新模式,構建了以模型為單一數據源的自頂向下設計定義、自下而上虛擬集成的業務架構,著力打造設計與仿真數字化設計協同的最佳實踐。
· 基于單一數據源打通需求、功能、邏輯、物理、集成、驗證、確認等研發過程的數據鏈,打通了數據孤島和流程孤島,實現數據在線、全生命周期協同。
· 通過工業軟件集成與集中調用,規劃和分配HPC、仿真機等硬件設備資源,實現集約化的設計仿真工具與設備資源匯聚,推進實現構型受控的設計仿真大數據匯聚與供給,基于平臺提供的工業微服務架構,促進形成網絡(luò )化工業生態體系。
工程應用效果
本解決方案建立了基于MBSE 設計與仿真驗證的正向研發新模式,已服務于航空、航天、核工業和船舶等諸多復雜產品制造業,解決了復雜產品研發過程中針對布局、布置、外形、重量、氣動設計、氣動特性、性能、控制、載荷、靜彈等多專業設計與仿真中遇到的協同研發和數據共享等共性問題,促進了企業研制體系創(chuàng )新。另外,作為企業研發知識的載體,有效促進設計與仿真知識的積累和傳承,提升協同研發能力,縮短產品研制周期。
通過協同研發平臺可構建良好的設計與仿真研發生態,打破信息壁壘,促進復雜產品制造各產業鏈主體的協同,增進跨行業、跨地區的互動合作,提升行業整體設計與仿真研發效率。
